50 Raummeter Scheitholz
1Raummeter = ca. 200 Liter Heizöl bzw. 200m³ Erdgas
Für ausführliche technische Informationen klicken Sie bitte
hier.
Hier wurde der bestehende Heizölkessel kombiniert mit einem 30KW Scheitholzkessel der Firma Künzel. Eine 20m² Solarkollektoranlage wird hier auch noch nachgerüstet. Puffervolumen: 2000 Liter
Erstellt: November 2008
Scheitholzanlage mit insgesamt 3800 Liter Pufferspeicher.

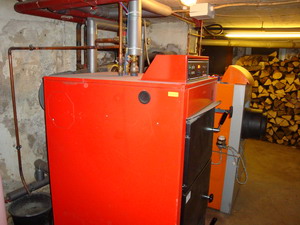

50KW Scheitholzkessel der Firma Lopper. Hinter der rechten Holzverkleidung befindet sich ein 5700 Liter Pufferspeicher. Der Puffer speichert die abgegebene Energie bzw
. Wärme des Kessels und gibt sie kontinuierlich an das Heizsystem ab. So ist es möglich den Kessel nur 2x die Woche anzuheizen.
38KW Scheitholzanlage kombiniert mit einem Öl-Kessel und einer 25m² Solaranlage. Die Umschaltung auf den jeweiligen Brennstoff geschieht automatisch.
Erstellt: Februar 2007
Stan
dort: Nachrodt-Wiblingwerde
An kalten Tagen kommt von links die Wärme und von rechts die nötige Intelligenz um die Wärme geschickt einzusetzen.
Wirkungsgrad d
es Scheitholzkessels: 88-90% (BAFA-Förderfähig)
Wirkungsgrad des Ölkessels: 94,5%
Kombinierter 2000 Liter Pufferspeicher, incl. warm Wasserbereitung und Solarthermie Einspeisung.
In diesem Bild befindet sich links der Brennstoff für die kalten Tage und rechts auf dem Dach die Sonnenkollektoren für die Heizungsunterstützung. Die Kollektoren unterstützen im Winter die Heizung sowie die Warmwasserbereitung
Holz sollte vor der Verbrennung trocken gelagert werden, damit das enthaltene Wasser entweichen kann. Dieser Vorgang braucht je nach Holzart und Lagerqualität zwischen 2 und 3 Jahren.
und übernehmen diese fast vollständig im Sommer.

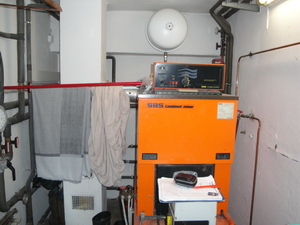

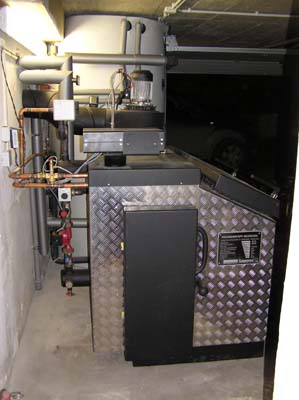

45KW Scheitholz Kessel, der Füllschacht ist 1,18 Meter breit.
Seitenansicht: Die Schwarze Luke dient zur einfachen Reinigung der Abgaszüge.
Frontansicht: Asche Kasten und Feuerraumklappen die sowohl zum Anzünden als auch zur Reinigung dienen.
Feuerraum bzw. Brennkammer des Kessels.
Fassungsvermögen: 260 Liter, gefüllt mit Mischholz entspricht das ca. 40-45 Liter Heizöl bzw. 200m³ Erdgas.
Die obere Tür dient der Beschickung. Hinter der mittleren befindet sich die automatische Zündung. Die untere Tür ermöglicht die Reinung der unten abgebildeten Ascheschale. Maximale Scheitholzlänge: 50cm
Wirkungsgrad: 93% (BAFA- Förderfähig)

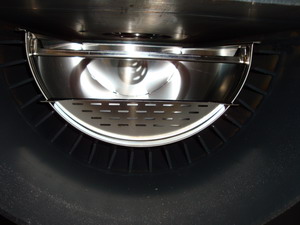

Untere Brennkammer des 30KW Künzelkessels.

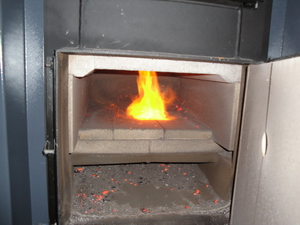

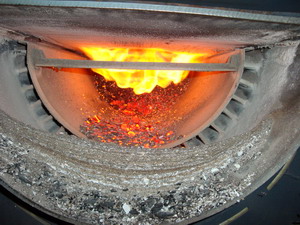

Brennkammer während Betrieb, hier findet die "Holzvergasung" statt.

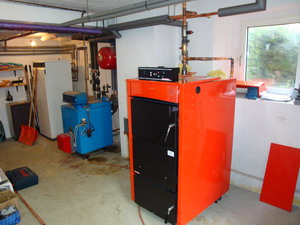

Von vorne nach hinten: Heizölkessel, Scheitholzvergaserkessel, Pufferspeicher 2x800 Liter, Heizöltank 2000 Liter. Die Anlage schaltet natürlich automatisch von Holz auf Öl um.
Hier nochmal die Seitenansicht.

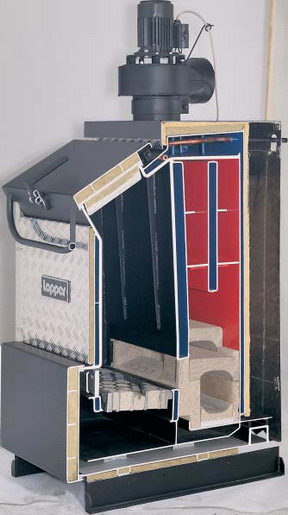

Lopper Holzvergaserkessel im Schnitt. Der vordere Schacht bevorratet den Brennstoff, die hintere Kammer dient zur Vergasung mit ca. 1100 Grad Celsius.

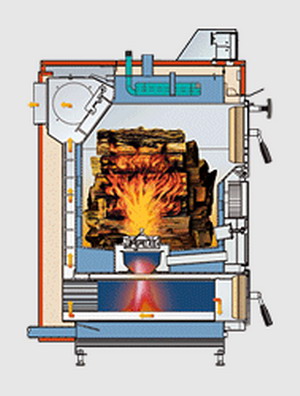

Künzel Kessel im Schnitt. Bei diesem Konzept schießt die Flamme durch eine Turboscheibe in die Nachbrennkammer nach unten. Sogesehen steht die Flamme auf dem Kopft.
Der Lopper Kessel ist zweifellos einer der robustesten Ausführungen von Scheitholzkesseln. Dieser Kessel wird ausschließlich in Alzhausen (Bayern) gefertigt. Der komplette Kesselkörper wird aus 10 mm starkem, hochwertigem Kesselblech geschmiedet. Der Hersteller gibt auf sein Produkt 10 Jahre Gewährleistung.

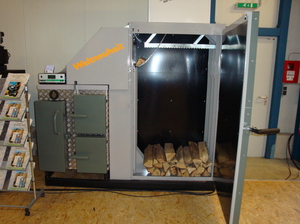

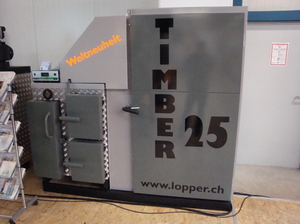

Bedarfsabhängig legt der Timber 25 selbst Holz nach. Die Zündung erfolgt ebenfalls nach Bedarf automatisch. Der bewährte Kesselkörper Typ "Dragon" wurde nicht verändert, sondern um einen automatisierten Brennstoffvorrat erweitert.
Standort: I.D.E.E Olsberg
Holen Sie sich jetzt ein Angebot für Brennholz jeder Art bei Fuchs Forstservice Sauerland

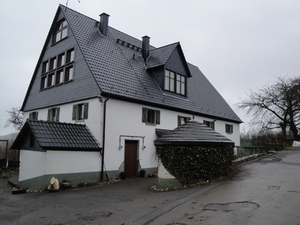

Zweifamilienhaus was in der Vergangenheit ausschliesslich mit Öl beheizt wurde.
Heizraum des Eigenheims

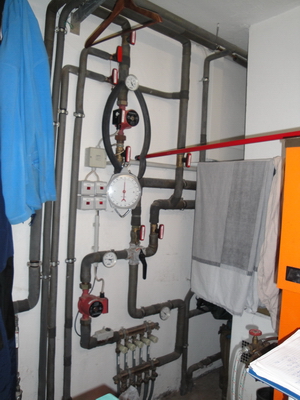

Heizverteiler bestehend aus zwei Heizkörperkreisen und einem Fussbodenheizkreis. Die Pumpen wurden bisher im Sommer mittels der Lichtschalter abgeschaltet.

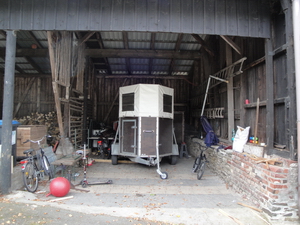

An dieser Stelle soll ein Weiterer Heizraum Platz finden um das gegenüberliegende Gebäude zukünftig mit Wärme aus regenerativer Kraft zu versorgen.

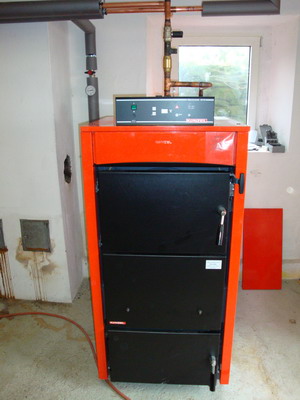

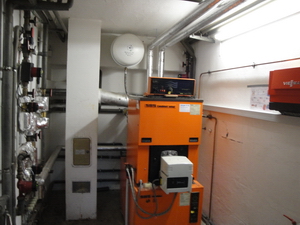

"Alter" Heizraum ausgestattet mit neuer Regelungstechnik, witterungsgeführte Regelung rechts im Bild.

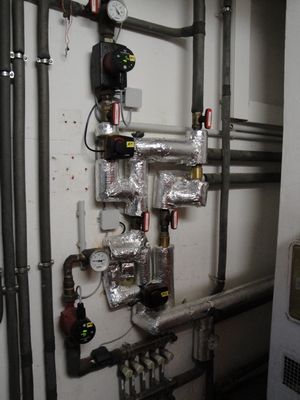

"Alter" Heizkreisverteiler ergänzt um 3-Wegestellventile für alle Heizkreise. Die Pumpen wurden bei dieser Gelegenheit durch Hocheffizienzpumpen ersetzt. Die dort vorher sichtbare Schalterkombination zum Abschalten der Pumpen ist nicht mehr nötig, da diese Aufgabe die neue witterungsgeführte Regelung übernimmt.

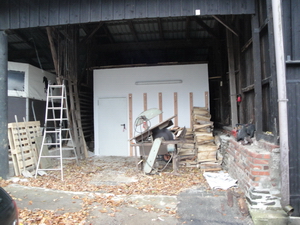

Neuer Heizraum, den der Kunde in Eigenleistung erstellt hat.

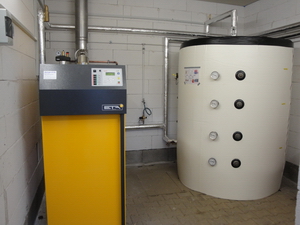

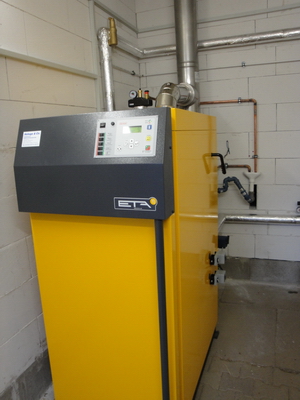

ETA Scheitholzvergaser Kessel mit 3000 Liter Pufferspeicher

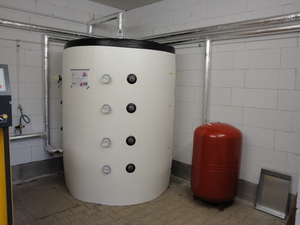

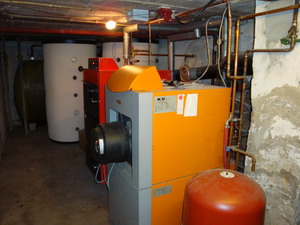

Der rote Behälter fängt die Wasserausdehnung auf, d.h. Ausdehnungsgefäß
Der ETA SH 40 leistet 20 bis 40KW, bei 91,4% Wirkungsgrad. Brenndauer mit einer Buchenholzfüllung ca. 11 Stunden. 223 Liter Füllvolumen bei 0,5 Meter Scheitlänge.

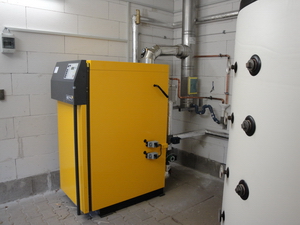

Der ETA SH in der Seitenansicht. Dort ist der Reinigungshebel erkennbar, nach 24 Betriebsstunden muss dieser 1x bestätigt werden. Eine umfangreichere Reinigung muss höchstens halbjährig stattfinden. (Entaschung ausgenommen)

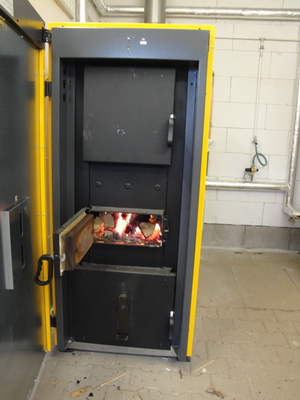

Der ETA SH in der Frontansicht. Die obere Tür dient der Beschickung. Die mittlere dem schnellen anzünden, die untere der Entaschung.

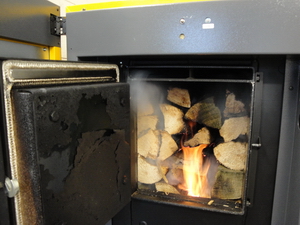

Nachlegen bei Betrieb ist hier eine qualmfreie Angelegenheit. Wie auf dem Bild zu erkennen werden Schwelgase durch einen Weiteren Schacht abgesaugt.
Oben ist die Nachbrennkammer zu sehen, unten das Aschefach.
Blick durch das Schauglas in der Nachbrennkammer.

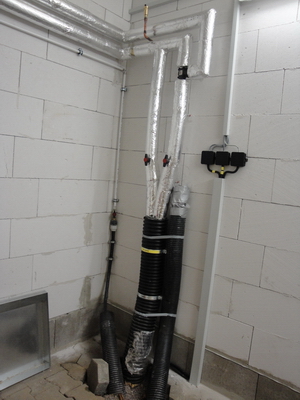

Übergabestation, hier wird die Wärme von dem neuem Heizraum zum Hauptgebäude geleitet. Der Wärmeverlust der Nahwärmeleitung ist hier zu vernachlässigen.

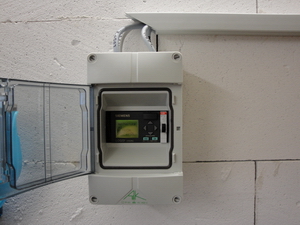

Die Siemens LOGO steuert die jeweilige Energierichtung. Reicht die Holzwärme im Pufferspeicher nicht mehr aus um das Gebäude ausreichend zu beheizen, schaltet diese Steuerung kontrolliert auf den Alternativ Energieträger um.

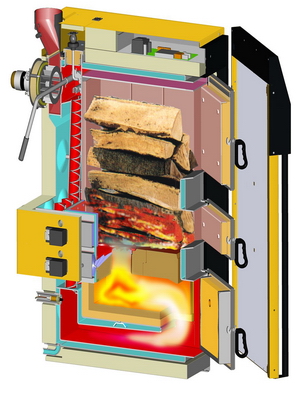

Der ETA SH im Schnitt. Lieferbar in den Größen: 20 und 30KW, sowie 40, 50 und 60KW
